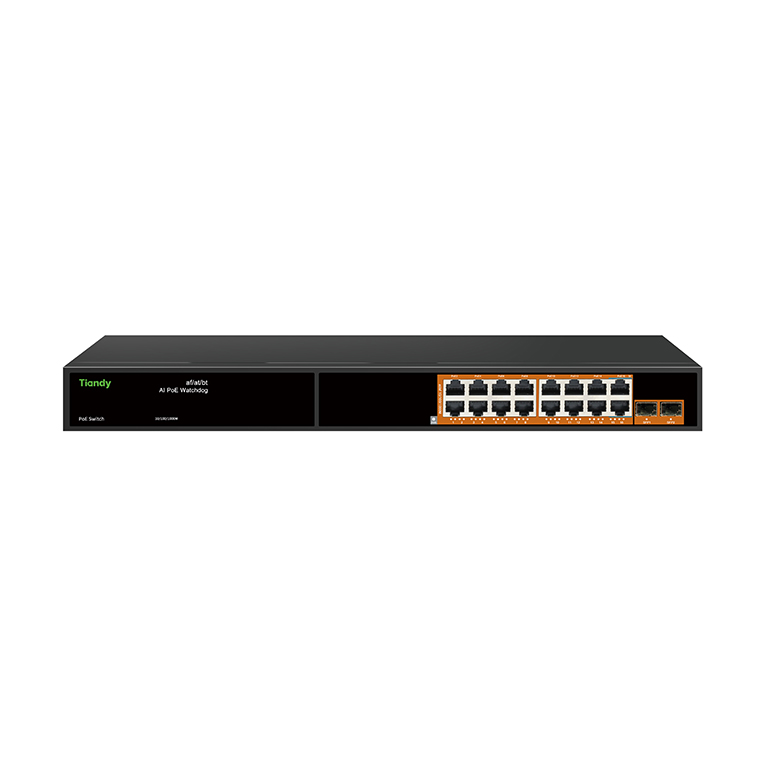

PS-1016G-2SFP

16 Port Yönetilmeyen Gigabit AI POE Switch

Stokta yok

  • 2*1000Mbps SFP Port+16*1000Mbps PoE ports
  • Port(1-14) IEEE 802.3af/at protokolünü destekler
  • Port(15-16) IEEE 802.3af/at/bt protokolünü destekler
  • 6KV Yıldırımdan korunma, 8KV elektrostatik koruma, Kısa devre koruması, Aşırı Sıcaklık koruması, Dalgalanmayı önleme
  • PoE Watchdog AI İşlevi: PoE kameraları algılama ve Güç Kesintisi Algılama, Otomatik algılama bağlı cihaz algılama, Otomatik yeniden başlatma.
  • Band Genişliği: 36Gbps., Mac Adres: 8K , Maksimum iletim mesafesi: 130 m
  • Güç Girişi: AC 90~240V / 300W / 50~60Hz , Boyutlar: 430*180*45mm
Karşılaştır
Stok kodu: 6144 Kategoriler: , , Marka:

Açıklama

Model Tiandy PS-1016G-2SFP Teknik Özellikleri
Port PoE (1~14) :10/1000Mbps PoE port (RJ45)
PoE (15~16) :10/100/1000Mbps PoE ports,BT port, Uyarlanabilir uplink port (RJ45)
SFP (1~2):10/100/1000Mbp uplink port (SFP)
Aktarım Hızı 2000Mbps Full Duplex; 10 or 100 or 1000Mbps Half Duplex
İletim Mesafesi 1~100m
Performans Band Genişliği: 36.0Gbps

Ağ gecikmesi(10 to 1000Mbps): ≦16μs (64 bayt paket kullanarak)

MAC adres tablosu: 8K

Frame Filtresi ve İletim Hızı: 14800pps 10M port, 148800pps t 100M port, 1488000pps 1000M port

Network
Standartları
IEEE 802.3i 10BASE-T

IEEE 802.3u 100BASE-TX/ IEEE 802.3ab 1000BASE-T

IEEE 802.3x Akış Kontrol

IEEE 802.3af/at/bt POE

Güç Desteği Power input: AC 180~240V 300W
Power output: PoE1~14Port:1/2(+52V),3/6(GND)
Fiziksel Özellikler 430mm*180mm*45mm
Çevre Çalışma Sıcaklığı: -30℃ ~60℃

Depolama Sıcaklığı: -40℃ ~70℃

Çalışma Nemi: 10%~90%

Depolama Nemi: 5%~90%

Elektromanyetik uyumluluk CE mark

FCCPart15,Class B

VCCI ClassBEN55022 (CISPR 22)

C-Tick

Paket içeriği AC Güç Kablosu, Kurulum Kılavuzu
